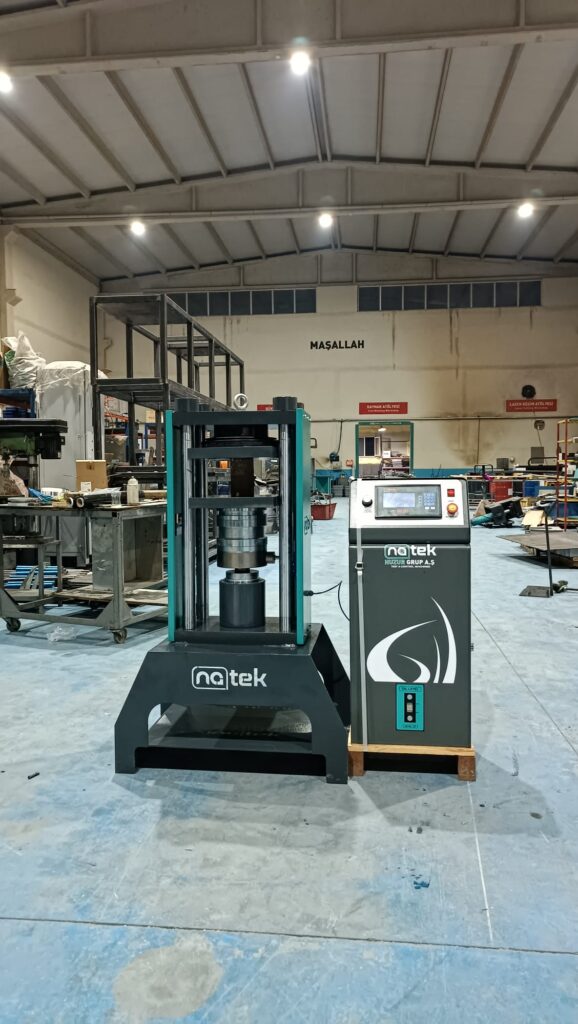

Otomatik Beton Pres Test Cihazı Dört Sütunlu

Otomatik 2000 kN, 3000 kN ve 4000 kN aralıklı, 5000 kN kapasiteli dört sütunlu basınç test makineleri, çok çeşitli numunelerin güvenilir ve tutarlı testi için tasarlanmıştır. Makineler yukarıda yazılı olan tüm EN, ASTM ve BS standartlarını onaylamaktadır. Bunlar aynı zamanda operatörün güvenliği ve sağlığı açısından CE normlarının gerekliliklerini de karşılamaktadır.

Test makineleri standart olarak EN sıkıştırma plakalarıyla birlikte verilmektedir. Makineler uygun merdanelerle birlikte kullanıldığında ASTM C39 standardına da uygundur.

Testler Dijital Okuma Ünitesi veya bilgisayar üzerinden ücretsiz yazılım kullanılarak yapılabilmektedir.

Otomatik Basma Test Cihazları, deneyimsiz operatörlerin testleri gerçekleştirmesine olanak sağlar. Makine çalıştırıldıktan sonra numune merkezleme aparatı yardımıyla konumlandırılır ve ortalanır. Gerekli olan tek işlemler;

• Hız hızı da dahil olmak üzere test parametrelerinin ayarlanması (yalnızca numune türü değiştirildiğinde gereklidir).
• Kontrol ünitesindeki BAŞLAT düğmesine basılması
• Makine otomatik olarak hızlı yaklaşmayı başlatır, numune üst plakaya temas ettiğinde hızlı yaklaşma sona erer ve kullanıcı tarafından seçilen hızda yüklemeye başlar ve numune başarısız olduğunda durur.

Dört Kolonlu Otomatik Beton Basınç Test Makinaları;

• Ağır hizmet tipi Dört Sütunlu Yük Çerçevesi,
• Otomatik Hidrolik Güç Ünitesi,
• Dijital veri toplama ve kontrol sistemi,
• Mesafe Parçaları, Ø 200×30 mm, Ø 200×50 mm ve Ø 200×80 mm,
• Üst Merdane (bilyalı oturma düzeneği ile) Ø300 mm,
• Alt Merdane Ø300 mm,
• Güvenlik için Yükleme Silindiri Grubu ve Limit Anahtarı,
• Güvenlik için Ön ve Arka Koruyucu Kapılar.

Beton Sıkıştırma Yük Çerçevesi

2000 kN, 3000 kN, 4000 kN ve 5000 kN kapasiteli Dört Kolonlu Yük Çerçevelerinin kolon tipi çerçeveler için modelleri mevcuttur.

Dört Sütunlu yük çerçevesi, yıllar boyu doğru ve tekrarlanabilir test sonuçları için gereken stabiliteyi sağlar.
Üst Plakalar / Alt Plakalar
Üst Merdane (bilyalı oturma düzeneği ile) Ø 300 mm, Alt Merdane Ø 300 mm. Plakalar çok çeşitli silindir, küp blok veya benzeri numunelerin test edilmesine olanak sağlar.
• Yüksek kaliteli çelikten üretilir, daha sonra sertleştirilir, düzeltilir ve cilalanır.
• Yardımcı merdanelerin yüzey dokusunun pürüzlülük değeri ≤ 3,2 µm’dir.
• Ø 300 mm Üst Plaka (bilyalı oturma düzeneği ile) ve Alt Plakanın, numunelerin uygun şekilde merkezlenmesi için alt plakalarda merkezleme halkaları vardır

Teknik Özellikler :

Mesafe Parçaları

Mesafe parçaları, üst merdane ile alt merdane arasındaki dikey açıklığın miktarını azaltmak için kullanılır. Ø200 mm mesafe parçalarıyla birlikte verilir.

Yükleme Silindiri Grubu ve Limit Anahtarı

Tüm çerçevelerde tek etkili yukarı vuruşlu koç bulunur. Kapasiteye göre piston çapı değişir.

Maksimum koç stroku 50 mm’dir, güvenlik amacıyla pompaya giden gücü kesen koçun aşırı hareketini önlemek için bir sınırlama anahtarı takılmıştır.

Test sürecinin sonunda yeni bir teste başlamak için piston varsayılan konumuna döner. Basınç dönüştürücü yük ölçümleri için kullanılır.
Silindir ile silindire takılan piston arasında düşük sürtünmeli koaksiyel PTFE conta bulunmaktadır.

HİDROLİK GÜÇ ÜNİTESİ VE DİJİTAL VERİ TOPLAMA VE KONTROL SİSTEMİ

Hidrolik güç paketi

Dijital okuma ünitesi ile kontrol edilen çift kademeli Otomatik Hidrolik Güç Ünitesi, yükleme için yük çerçevelerine gerekli yağı sağlamak üzere tasarlanmıştır.

Kontrol ünitesi basit ve kompakt bir konfigürasyona sahiptir. Hidrolik Güç Paketi, kolay taşıma ve esnek kurulum için 4 tekerlekle donatılmıştır.

Çok sessiz güç ünitesi numuneyi 1 kN/sn arasında yükleyebilir. ±%5 doğrulukla 20 kN/sn’ye kadar. Hızlı yaklaşma pompası standart olarak sağlanır. Makinenin aşırı yüklenmesini önlemek için emniyet valfi (maksimum basınç valfi) kullanılır.

Sistemin maksimum çalışma basıncı 400 bardır.

Çift Kademeli Pompa

Çift kademeli pompa iki gruptan oluşur;
1. Alçak basınçlı dişli pompa
2. Yüksek basınçlı radyal pistonlu pompa

Çift kademeli pompada, hızlı yaklaşma için yüksek dağıtımlı, düşük basınçlı dişli pompa kullanılırken, testin yürütülmesi için düşük dağıtımlı, yüksek basınçlı radyal pistonlu pompa kullanılır. Hızlı yaklaşma olanağı, pistonun başlangıcından üst plakanın numuneye temas etmesine kadar geçen süreyi kısaltır. Bu mükemmel özellik, çok sayıda numunenin test edileceği durumlarda büyük miktarda zaman tasarrufu sağlamaya yardımcı olur.

Motor

AC motordaki ikili pompaları çalıştıran motor, motor invertörü tarafından kontrol edilir. Yağ akışındaki değişiklik, motorun dönüş hızının değişmesiyle gerçekleştirilir.

Dağıtım Bloğu
Çift kademeli pompanın sağladığı yağ akış yönünü kontrol etmek için dağıtım bloğu kullanılır, dağıtım bloğuna aşağıdaki parçalar takılır; Solenoid valf, Emniyet valfi (maks. basınç valfi), Transdüser, Alçak basınç dişli pompa ve Yüksek basınçlı radyal pistonlu pompa.
Yüksek Hassasiyetli Basınç Dönüştürücü
Tüm modeller EN 12390-3, 12390-4, BS 1881 ve ASTM C39 standartlarında 50 kN’den başlayan Sınıf 1’de tedarik edilmektedir. Natek Otomatik Makine serisi, tüm aralığın %1’inden başlayarak Yüksek Hassasiyetli Basınç Dönüştürücü özel kalibrasyonu Sınıf 1 seçeneğiyle yükseltilebilir.

Bu benzersiz performans, makinelerin aşağıdakiler de dahil olmak üzere önemli sayıda uygulama için kullanılmasına olanak tanır:

• Erken yaşta (2 veya 3 gün) basınç dayanımı testleri
• Uygun aksesuarlar kullanılarak eğilme ve yarma testleri
• Uygun aksesuarlar kullanılarak harç (Çimento) basma testleri

Benzin deposu

Tankta, test sırasında şahmerdanı iten mekanizmayı doldurmaya yetecek kadar yağ bulunmaktadır.

• Seviye ve yağ sıcaklığı depoya takılan göstergeden görülebilir. 25 L kapasiteye sahiptir. 46 numara hidrolik motor yağı kullanılmalıdır.Dijital Veri Toplama ve Kontrol SistemiÜnite, makineyi kontrol etmek ve makineye takılan yük hücrelerinden ve basınç dönüştürücülerden gelen verilerin işlenmesini kontrol etmek için tasarlanmıştır.
• Ünitenin tüm işlemleri LCD ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilmektedir.
• Ünite kullanımı kolay menü seçeneklerine sahiptir.
• Dijital grafik ekran ünitesi ile Test anındaki yükleme hızı ve yük değerleri izlenebilmektedir.
• Dijital grafik ekran, gerçek zamanlı “Yük ve Zaman”ı çizebilir.

Yazılım

Programa numune, firma, laboratuvar ve test değerleri girilebilmektedir.

Yükleme süresi grafiği, test raporları ve numune raporları alınabilir.

Yazılım test verilerini, sonuçlarını sağlar ve yükleme süresi grafikleri LCD ekranda görülebilir.
Otomatik Sıkıştırma makinesi, ücretsiz yazılıma sahip bir bilgisayar tarafından kontrol edilebilir (Başlat, Durdur komutları). Bu yazılım, test boyunca basma, çekme ve yarma çekme testi için veri toplama ve yönetimi sağlar

uygulamak. Veri tabanı yönetimine yönelik gelişmiş işlevler, kaydedilen tüm veriler arasında kolay gezinme sağlar. Test sonuçları sertifikası tüm açıklayıcı bilgileri içerir. Bu nedenle, test parametreleri ayarlanabilir ve müşteri ayrıntıları, test türü, numune türü, kullanıcı bilgileri ve gerekli diğer bilgiler gibi gerçekleştirilen testle ilgili ayrıntılar, test raporu ve grafiğin yanı sıra girilebilir ve yazdırılabilir.

Yazılım Türkçe ve İngilizce olarak yapılabilmektedir.

24 farklı numunenin test sonuçları, grafikleri ve özellikleri tek bir klasöre kaydedilebilir. Eski test klasörleri incelenebilir.

Kullanıcı 12 farklı numune eğrisinin tamamını grafik üzerinde farklı renklerde vurgulayabilir.

Laboratuvarın adı, yeri, en çok kullanılan numunelerin cinsi ve boyutları gibi sık kullanılan bilgiler hafızada tutulur ve bilgi kutularına sağ tıklayıp menüden sık kullanılan metin seçilerek otomatik olarak yazılabilir.

Testlerin çoğu aynı yapı ve özelliklere sahip olduğundan kullanıcı daha önce tamamlamış olduğu testlerin verilerine ulaşıp yeni raporunda kullanabilir.

Ana Özellikler

• Piston boyutuna bağlı olarak 1 kN/sn’den 20 kN/sn’ye kadar hız kontrolü.
• 2 çerçeveyi kontrol edebilir (isteğe bağlı)
• Yük kontrolü ile test yapılabilir.
• Test grafiğinin gerçek zamanlı gösterimi.
• Farklı çerçeve yük hücreleri için analog kanallar
• Bilgisayar arayüzü için RS-232 seri port bağlantısı
• LCD ekran
• 2 farklı ünite sistemi seçimi; kN ve kgf
• Çoklu dil desteği (İngilizce ve Türkçe)
• 2 farklı ünite sistemi seçimi; SI ve Metrik
• Gerçek zamanlı saat ve tarih
• Test kontrolü ve test raporunun çıktısı için ücretsiz PC yazılımı.

Tablolar…

Güvenlik özellikleri

• Makinenin aşırı yüklenmesini önlemek için maksimum basınç valfleri
• Piston hareketi limit anahtarı
• Acil durdurma düğmesi
• Yazılım kontrollü maksimum yük değeri
• Ön ve arka şeffaf dayanıklı Pleksiglas korumalar
