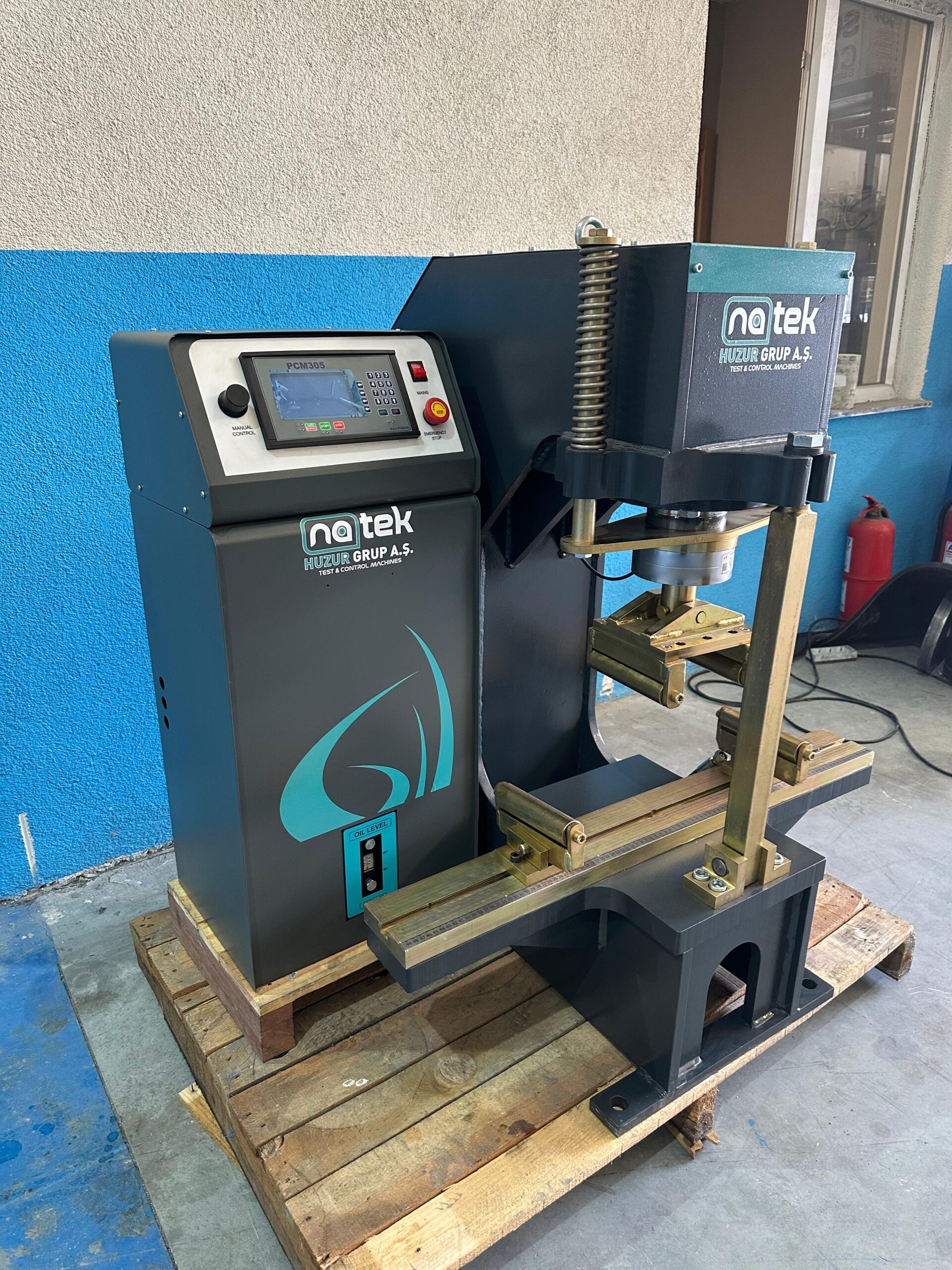

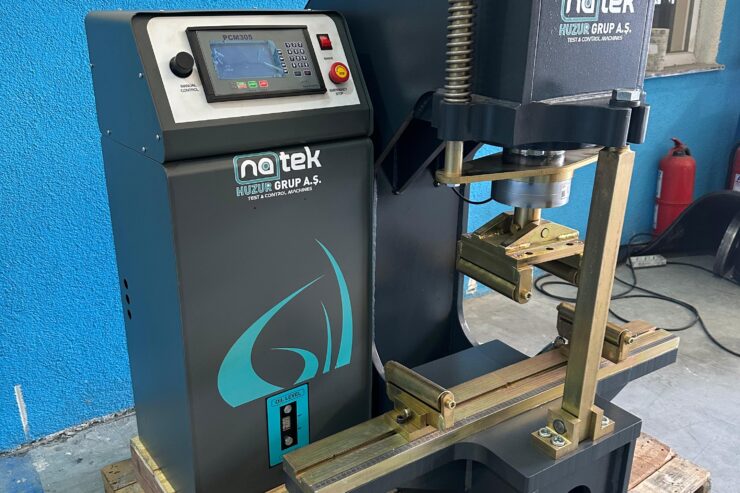

Otomatik Beton-Eğilme Pres Test Cihazı
Otomatik Beton-Eğilme Pres Test Cihazı
Natek Otomatik 1200 kN kapasiteli basınç test makinesi serisi, Bims Betonu, Tuğla ve Beton Blok numunelerinin güvenilir ve tutarlı testi için tasarlanmıştır.
Üst ve alt plakaların boyutları, numunenin 510x310x50 mm basınç plakaları, beton bloklar ve inşaat malzemeleri üzerinde test edilmesine olanak sağlar.
Testler Dijital Okuma Ünitesi veya bilgisayar üzerinden ücretsiz yazılım kullanılarak yapılabilmektedir.
Otomatik Ponza Beton-Tuğla-Beton Blok Basınç Test Makineleri deneyimsiz operatörlerin testleri gerçekleştirmesine olanak tanır. Makine çalıştırıldıktan sonra numune merkezleme aparatı yardımıyla konumlandırılır ve ortalanır. Gerekli olan tek işlemler;
Hız hızı da dahil olmak üzere test parametrelerinin ayarlanması (yalnızca numune türü değiştirildiğinde gereklidir).
Kontrol ünitesindeki BAŞLAT düğmesine basılması
Makine otomatik olarak hızlı yaklaşmayı başlatır, numune üst plakaya dokunduğunda hızlı yaklaşma sona erer ve kullanıcı tarafından seçilen hızda yüklemeye başlar ve numune başarısız olduğunda durur.

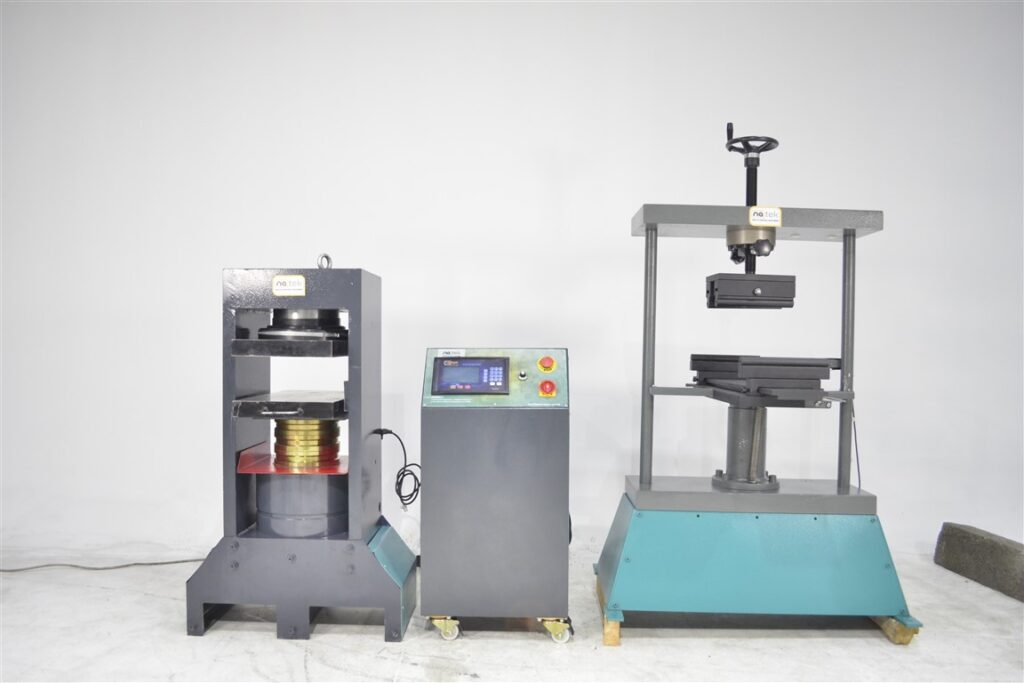

Otomatik Bims Beton-Tuğla-Beton Blok Basınç Test Cihazı;
Yük Çerçevesi, Otomatik Hidrolik Güç Ünitesi, Dijital veri toplama ve kontrol sistemi, Mesafe Parçaları, 30 mm ve 50 mm, Üst Plaka (bilyalı oturma düzeneği ile) 510x310x50 mm, Alt Plaka 510x310x50 mm, Yükleme Silindiri Düzeneği ve güvenlik için Limit Anahtarı,
Bims Betonu-Tuğla-Beton Blok Sıkıştırmalı Yük Çerçevesi Yük Çerçevesi kaynaklı çelik duvarlardan yapılmıştır ve piston çerçevenin merkezine yerleştirilmiştir.
Yük çerçevesi, yıllar süren çalışma boyunca doğru ve tekrarlanabilir test sonuçları için gereken stabiliteyi sağlar.
Üst Merdaneler/Alt Merdaneler
Üst Merdane (bilyalı oturma tertibatıyla birlikte) 510x310x50 mm ve Alt Merdane 510x310x50 mm.
• Yüksek kaliteli çelikten üretilir, daha sonra sertleştirilir, düzeltilir ve cilalanır.
• Yardımcı merdanelerin yüzey dokusunun pürüzlülük değeri ≤ 3,2 µm’dir.
Mesafe Parçaları
Mesafe parçaları, üst merdane ile alt merdane arasındaki dikey boşluk miktarını azaltmak için kullanılır. 30 mm ve 50 mm mesafe parçalarıyla birlikte verilir.
Yükleme Silindiri Grubu ve Limit Anahtarı
Tüm çerçevelerde tek etkili yukarı vuruşlu koç bulunur. Kapasiteye bağlı olarak piston çapı değişir.
Maksimum koç stroku 50 mm’dir, güvenlik amacıyla pompaya giden gücü kesen koçun aşırı hareketini önlemek için bir sınırlama anahtarı takılmıştır. Test sürecinin sonunda yeni bir test başlatmak için piston varsayılan konuma döner.
Basınç dönüştürücü yük ölçümleri için kullanılır.
Silindir ile silindire takılan piston arasında düşük sürtünmeli, eş eksenli bir PTFE conta vardır.
HİDROLİK GÜÇ ÜNİTESİ VE DİJİTAL VERİ TOPLAMA VE KONTROL SİSTEMİ

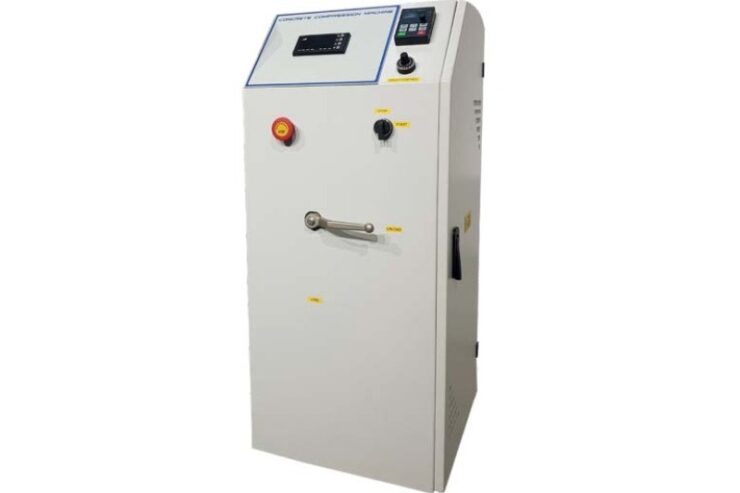

Hidrolik güç paketi
Dijital okuma ünitesi ile kontrol edilen çift kademeli Otomatik Hidrolik Güç Ünitesi, yükleme için yük çerçevelerine gerekli yağı sağlamak üzere tasarlanmıştır.
Kontrol ünitesi basit ve kompakt bir konfigürasyona sahiptir. Hidrolik Güç Paketi, kolay taşıma ve esnek kurulum için 4 tekerlekle donatılmıştır.
Çok sessiz güç ünitesi numuneyi 1 kN/sn arasında yükleyebilir. ±%5 doğrulukla 20 kN/sn’ye kadar. Hızlı yaklaşma pompası standart olarak sağlanır. Makinenin aşırı yüklenmesini önlemek için emniyet valfi (maksimum basınç valfi) kullanılır.
Sistemin maksimum çalışma basıncı 400 bardır.
Çift Kademeli Pompa
Çift kademeli pompa iki gruptan oluşur;
1. Alçak basınçlı dişli pompa
2. Yüksek basınçlı radyal pistonlu pompa
Çift kademeli pompada, hızlı yaklaşma için yüksek dağıtımlı, düşük basınçlı dişli pompa kullanılırken, testin yürütülmesi için düşük dağıtımlı, yüksek basınçlı radyal pistonlu pompa kullanılır. Hızlı yaklaşma olanağı, pistonun başlangıcından üst plakanın numuneye değmesine kadar geçen süreyi kısaltır. Bu mükemmel özellik, çok sayıda numunenin test edileceği durumlarda büyük miktarda zaman tasarrufu sağlamaya yardımcı olur.
Motor
AC motordaki ikili pompaları çalıştıran motor, motor invertörü tarafından kontrol edilir. Yağ akışındaki değişiklik, motorun dönüş hızının değişmesiyle gerçekleştirilir.
Dağıtım Bloğu
Çift kademeli pompanın sağladığı yağ akış yönünü kontrol etmek için dağıtım bloğu kullanılır, dağıtım bloğuna aşağıdaki parçalar takılır; Solenoid valf, Emniyet valfi (maks. basınç valfi), Transdüser, Alçak basınç dişli pompa ve Yüksek basınçlı radyal pistonlu pompa.
Yüksek Hassasiyetli Basınç Dönüştürücü
NATEK Otomatik Makine serisi, Yüksek Hassasiyet seçeneğiyle yükseltilebilir
Basınç Dönüştürücü özel kalibrasyonu Sınıf 1, tüm aralığın %1’inden başlayarak.
Bu benzersiz performans, makinelerin aşağıdakiler de dahil olmak üzere önemli sayıda uygulama için kullanılmasına olanak tanır:
• Erken yaşta (2 veya 3 gün) basınç dayanımı testleri
• Uygun aksesuarlar kullanılarak eğilme ve yarma testleri
• Uygun aksesuarlar kullanılarak harç (Çimento) basma testleri
• Temel Test
Benzin deposu
Tankta, test sırasında şahmerdanı iten mekanizmayı doldurmaya yetecek kadar yağ bulunmaktadır. Seviye ve yağ sıcaklığı depoya takılan göstergeden görülebilir. 25 L kapasiteye sahiptir. 46 numara hidrolik motor yağı kullanılmalıdır.
Dijital Veri Toplama ve Kontrol Sistemi
Ünite, makineyi kontrol etmek ve makineye takılı yük hücrelerinden ve basınç dönüştürücülerden gelen verilerin işlenmesini kontrol etmek için tasarlanmıştır.
Ünitenin tüm işlemleri LCD ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilmektedir.
Ünite kullanımı kolay menü seçeneklerine sahiptir.
Dijital grafik ekran ünitesi ile Test anındaki yükleme hızı ve yük değerleri izlenebilmektedir.
Dijital grafik ekran, gerçek zamanlı “Yük ve Zaman”ı çizebilir.
Yazılım
Programa numune, firma, laboratuvar ve test değerleri girilebilmektedir.
Yükleme süresi grafiği, test raporları ve numune raporları alınabilir.
Yazılım test verilerini, sonuçlarını sağlar ve yükleme süresi grafikleri LCD ekranda görülebilir.
Otomatik Sıkıştırma makinesi, ücretsiz yazılıma sahip bir bilgisayar tarafından kontrol edilebilir (Başlat, Durdur komutları). Bu yazılım, testin yürütülmesi boyunca basma, çekme ve yarma çekme testi için veri toplama ve yönetim sağlar. Veri tabanı yönetimine yönelik gelişmiş işlevler, kaydedilen tüm veriler arasında kolay gezinme sağlar. Test sonuçları sertifikası tüm açıklayıcı bilgileri içerir. Bu nedenle, test parametreleri ayarlanabilir ve müşteri ayrıntıları, test türü, numune türü, kullanıcı bilgileri ve gerekli diğer bilgiler gibi gerçekleştirilen testle ilgili ayrıntılar, test raporu ve grafiğin yanı sıra girilebilir ve yazdırılabilir.
Yazılım Türkçe ve İngilizce olarak yapılabilmektedir.
24 farklı numunenin test sonuçları, grafikleri ve özellikleri tek bir klasöre kaydedilebilir. Eski test klasörleri incelenebilir.
Kullanıcı 12 farklı numune eğrisinin tamamını grafik üzerinde farklı renklerde vurgulayabilir.
Laboratuvarın adı, yeri, en çok kullanılan numunelerin cinsi ve boyutları gibi sık kullanılan bilgiler hafızada tutulur ve bilgi kutularına sağ tıklayıp menüden sık kullanılan metin seçilerek otomatik olarak yazılabilir.
Testlerin çoğu aynı yapı ve özelliklere sahip olduğundan kullanıcı daha önce tamamlamış olduğu testlerin verilerine ulaşıp yeni raporunda kullanabilir.
Ana Özellikler
• Piston boyutuna bağlı olarak 1 kN/sn’den 20 kN/sn’ye kadar hız kontrolü.
• 2 çerçeveyi kontrol edebilir (isteğe bağlı)
• Yük kontrolü ile test yapılabilir.
• Test grafiğinin gerçek zamanlı gösterimi.
• Farklı çerçeve yük hücreleri için analog kanallar
• Bilgisayar arayüzü için RS-232 seri port bağlantısı
• LCD ekran
• 2 farklı ünite sistemi seçimi; kN ve kgf
• Çoklu dil desteği (İngilizce ve Türkçe)
• 2 farklı ünite sistemi seçimi; SI ve Metrik
• Gerçek zamanlı saat ve tarih
• Test kontrolü ve test raporunun çıktısı için ücretsiz PC yazılımı.
Teknik Özellikler :
Güvenlik özellikleri
Makinenin aşırı yüklenmesini önlemek için maksimum basınç valfleri
• Piston hareketi limit anahtarı
• Acil durdurma düğmesi
• Yazılım kontrollü maksimum yük değeri
